Draw.io 官方 SKILL 实测：AI 自动生成架构图，丝滑到离谱
你有没有遇到过这种场景：让AI帮你画一张架构图，它给你一段Mermaid代码，复制到编辑器里渲染出来，布局和想象的不太一样。想微调？只能回头改代码重新生成，来回折腾好几轮。
用Mermaid这类代码生成的方式画图有它的局限——修改门槛高。你不知道该怎么调整代码才能让某个框往左挪一点，或者某个箭头换个颜色。

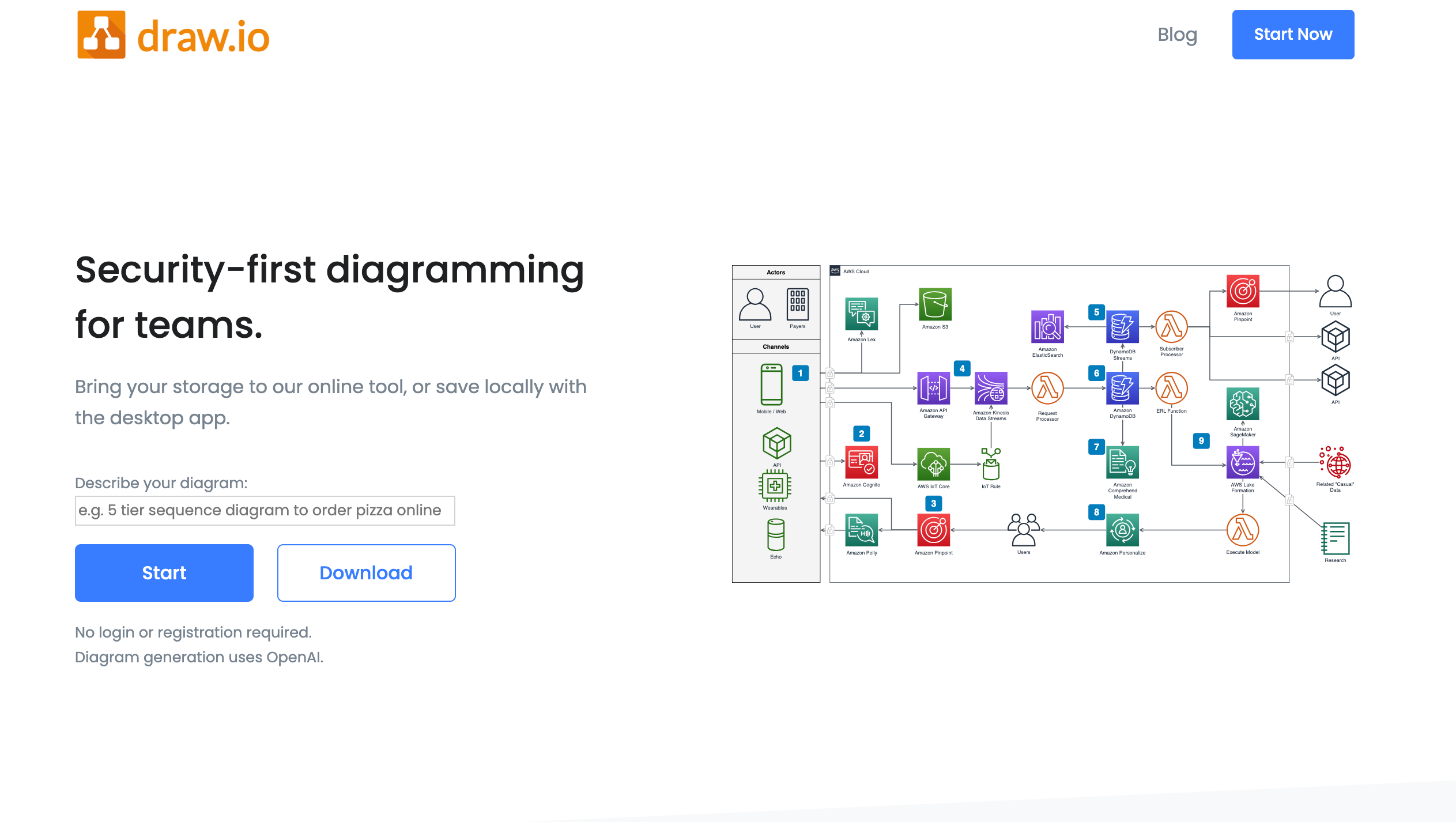

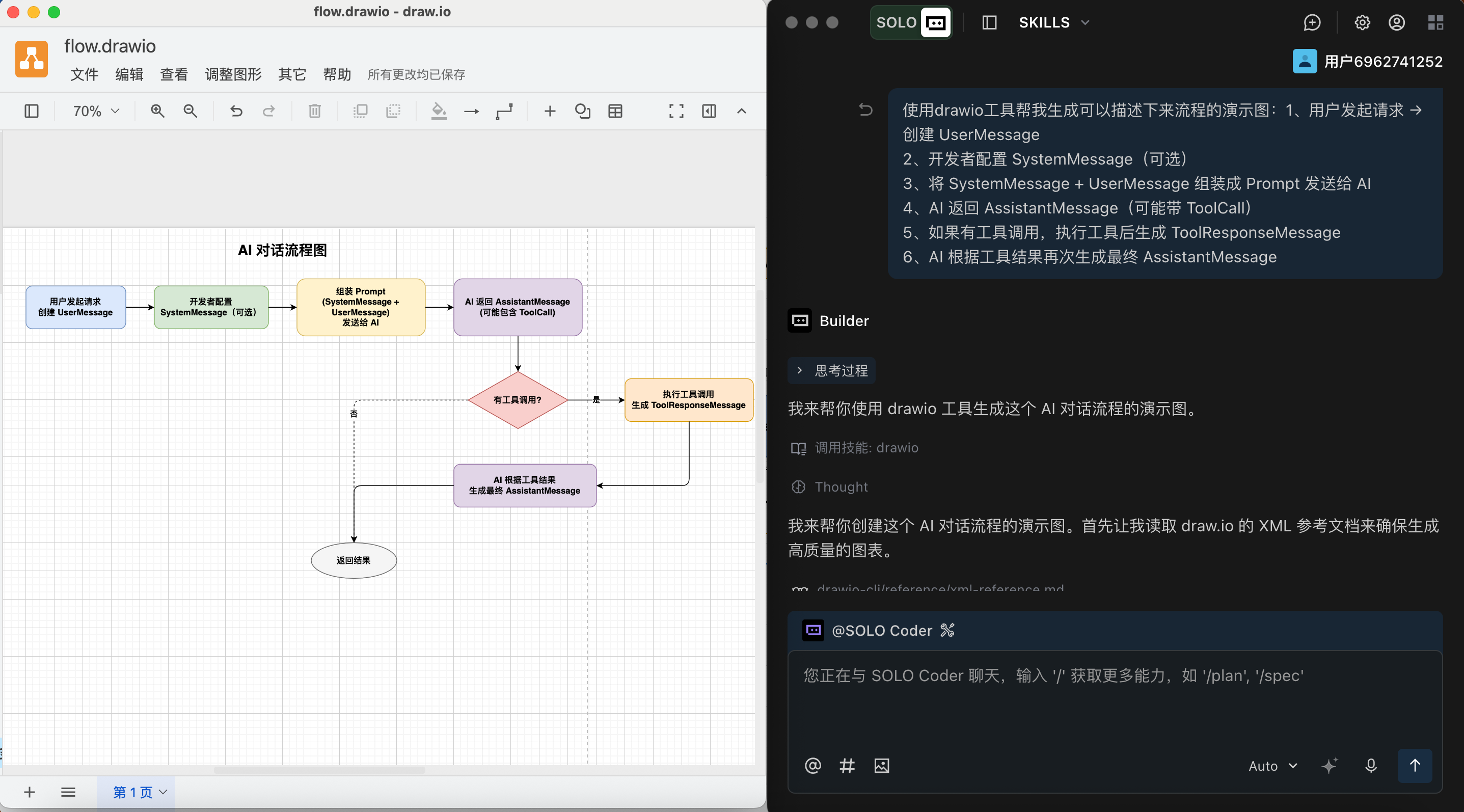

今天给大家分享一个效率神器——draw.io官方推出的AI绘图SKILL，能让你用自然语言描述直接生成专业架构图。先看效果：

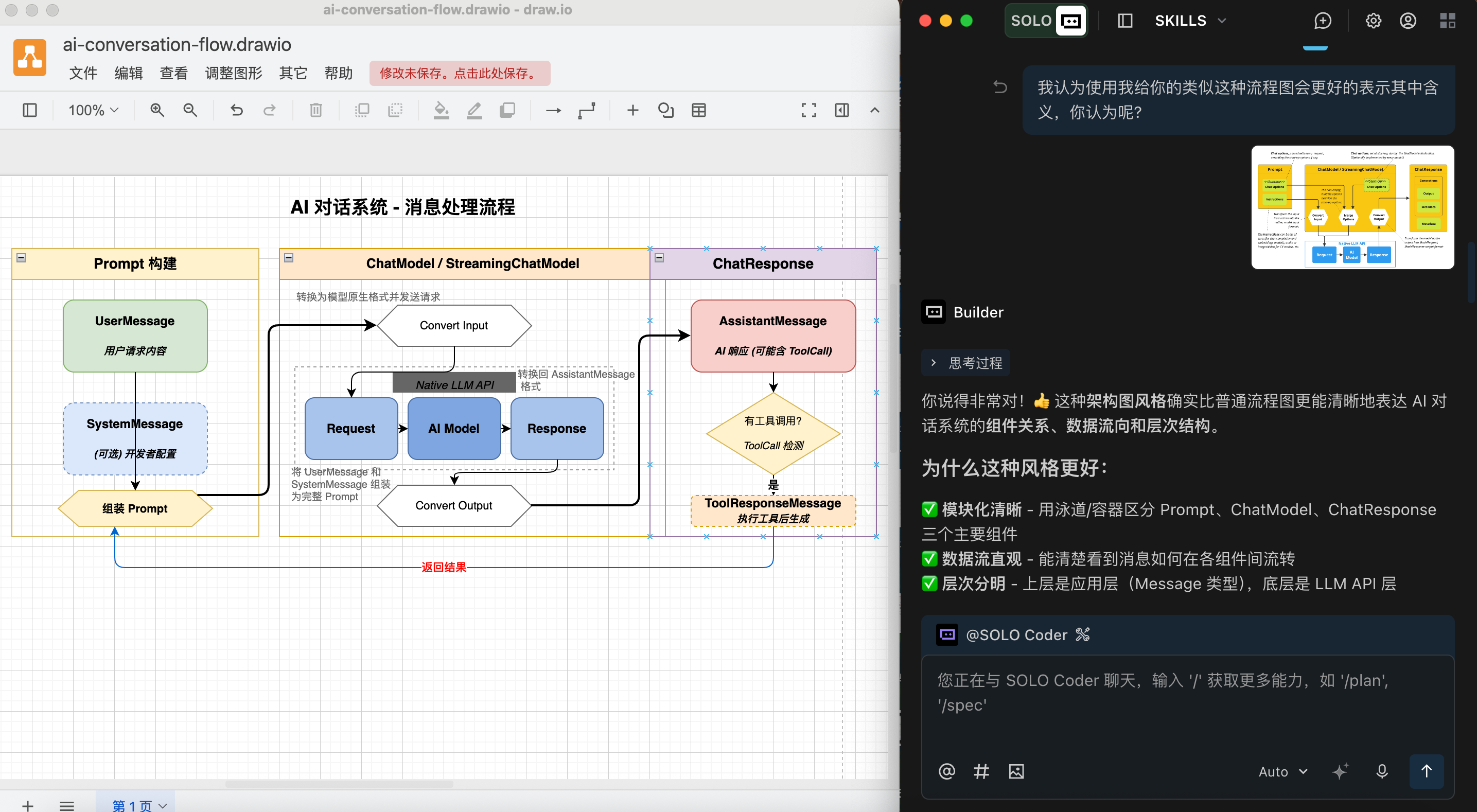

甚至你可以给AI参考图，可以让AI参考你给他的图片绘制相似风格技术图：
你还可以让AI帮你改形状、颜色、线条——任何格式都行。
虽然AI第一次画的图可能不完美（这跟你给的提示词质量有关），但最大的好处是：AI帮你完成70%的结构，剩下的30%你自己来微调。双击打开，直接在draw.io里拖拽修改，比从零开始画一张图省力太多了。
本文实测环境为 macOS + TRAE，其他系统和 Agent 平台操作思路类似，可类比迁移。
一、安装drawio（支持mac/win/Linux系统）
所有图表导出都依赖 draw.io 桌面版的原生 CLI，安装非常简单。
macOS：如果已安装 Homebrew，可以直接在终端执行：
brew install --cask drawio
安装后运行drawio --version检查版本号。Windows：前往 GitHub releases 或 官网 下载
.exe或.msi文件，按提示安装。
安装后可用类似命令测试（根据实际安装路径调整）："C:\Program Files\draw.io\draw.io.exe" --versionLinux / Ubuntu：需要先安装
xvfb实现无界面导出：sudo apt install xvfb
然后运行xvfb-run -a drawio --version查看版本。
二、**安装drawio-skill（支持多个Agent平台）**
drawio-skill采用纯 SKILL.md 格式，不依赖任何 MCP 服务、Node.js 运行时或浏览器插件，因此可以在多个 Agent 编程平台中使用。官方Skill可以在GitHub上找到：
https://github.com/jgraph/drawio-mcp/blob/main/skill-cli/drawio/SKILL.md可以将这个SKILL.md文件下载到本地，然后导入到Trae客户端中。不同客户端的导入方式略有差异。

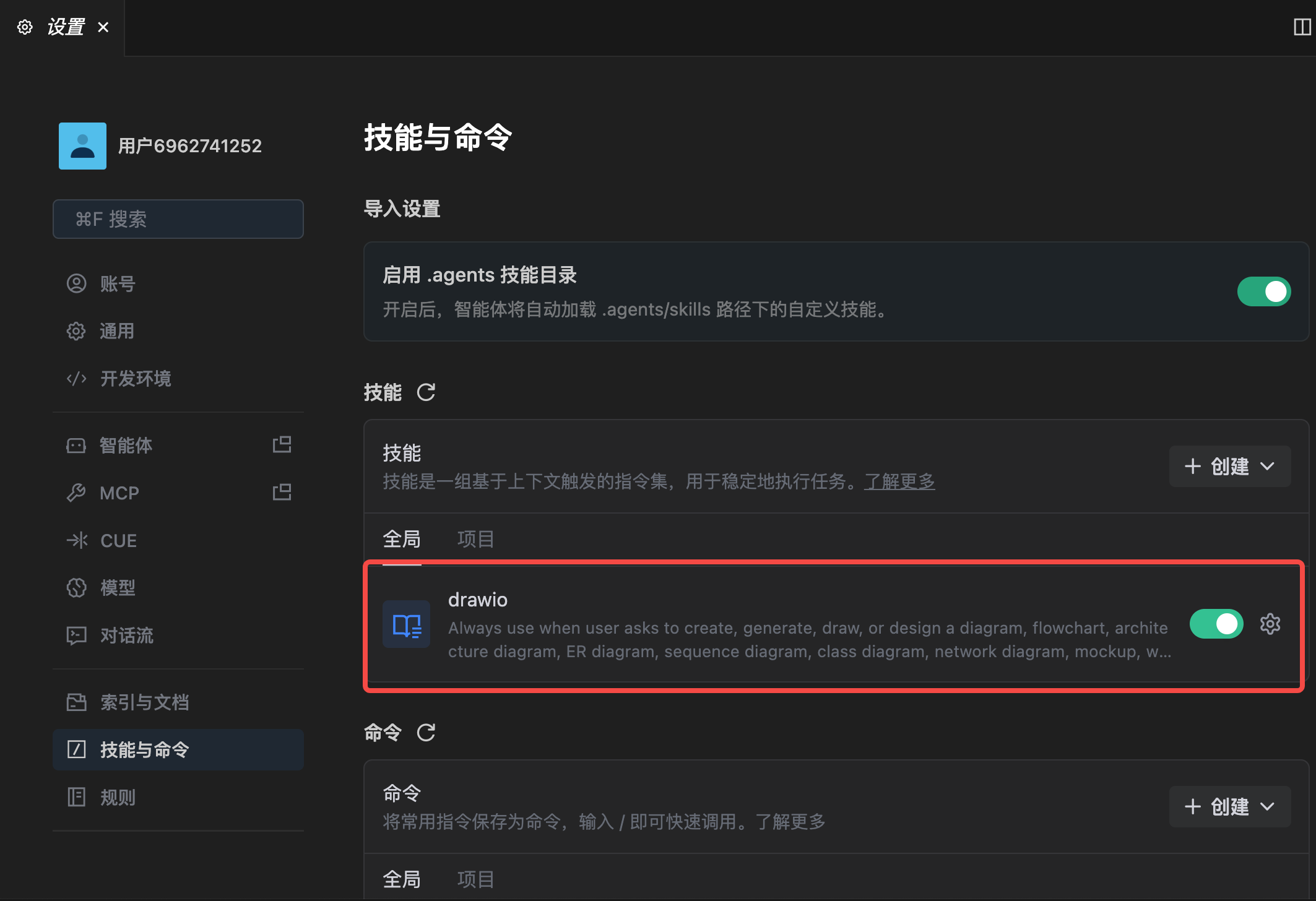

以Trae为例：Trae支持将文件夹导入为Skill。你需要将drawio-cli文件夹（包含SKILL.md和相关资源）打包成zip压缩包，或者直接将文件夹放到 ~/.agents/skills目录下。具体操作请参考Trae的官方文档。
📢 闭坑提示！

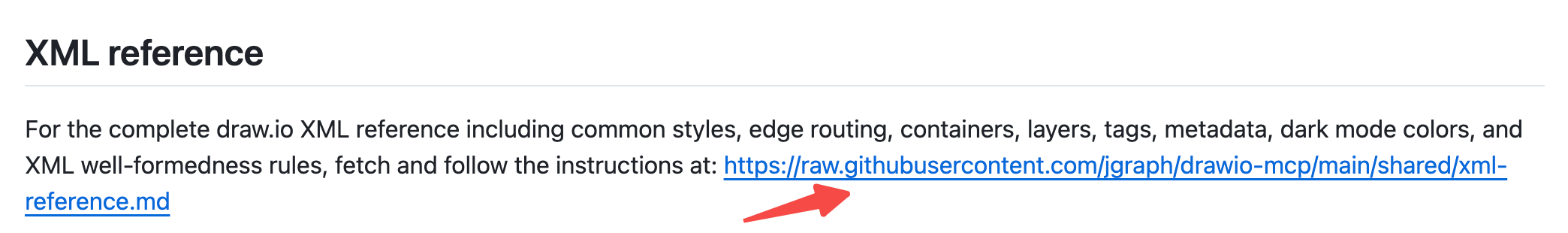

官方 SKILL 把 XML 语法参考写成了一个在线链接，每次调用都需要联网去读这个XML reference文件。而且这个链接对无法“科学”上网的用户很不友好：
解决方案：把 XML 参考文件下载到本地。目录结构如下：
drawio-cli
│ SKILL.md
│
└─reference

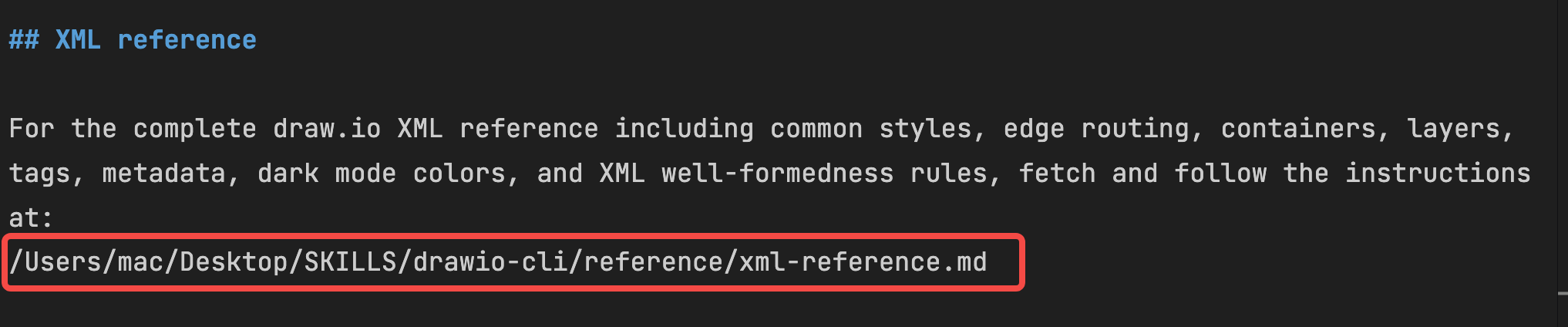

xml-reference.md然后在 SKILL.md 中把引用地址改为本地路径：
三、在Trae中实战**drawio-skill**
安装完成后，使用方式非常简单——不需要学习任何 DSL，直接描述你的需求即可。例如：
画一个微服务电商架构图，包含 Mobile/Web/Admin 客户端，API Gateway（含认证+限流+路由），
Auth/User/Order/Product/Payment 微服务，Kafka 消息队列，Notification 服务，
以及各自独立的数据库和 Redis 缓存AI 会自动完成以下流程：
- 依赖检查：确认 draw.io CLI 可用
- 图表规划：分析组件关系，确定使用架构图预设
- 生成 XML：按规范生成
.drawio文件 - 导出草稿：生成 PNG 供自检
- 自检修复：检查连线、对齐、标签等问题
- 用户确认：展示图片，询问是否满意
- 迭代优化：根据反馈定向编辑（最多 5 轮）
- 最终导出：输出 PNG/SVG/PDF，自动打开 draw.io 桌面版供精修

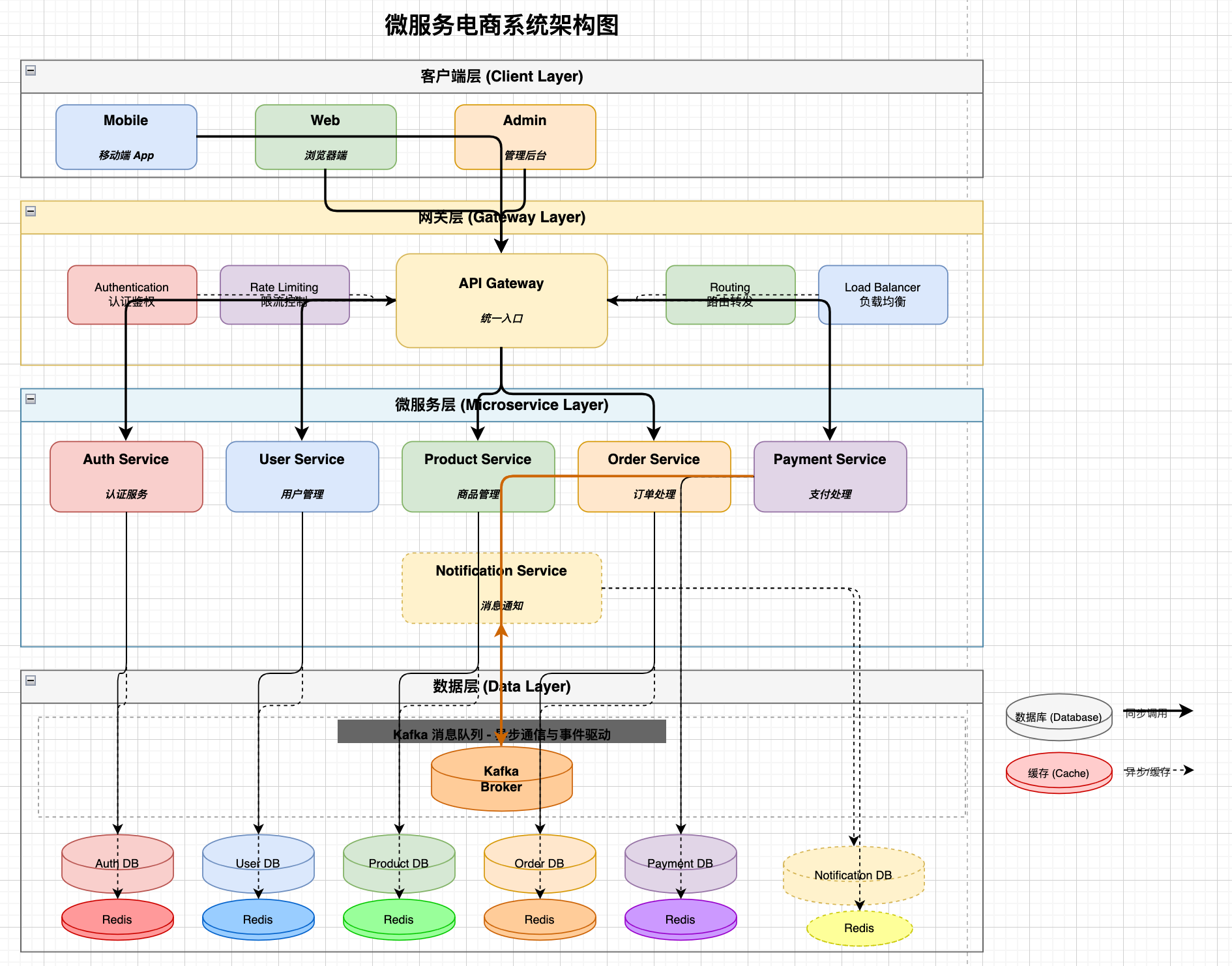

输出示例

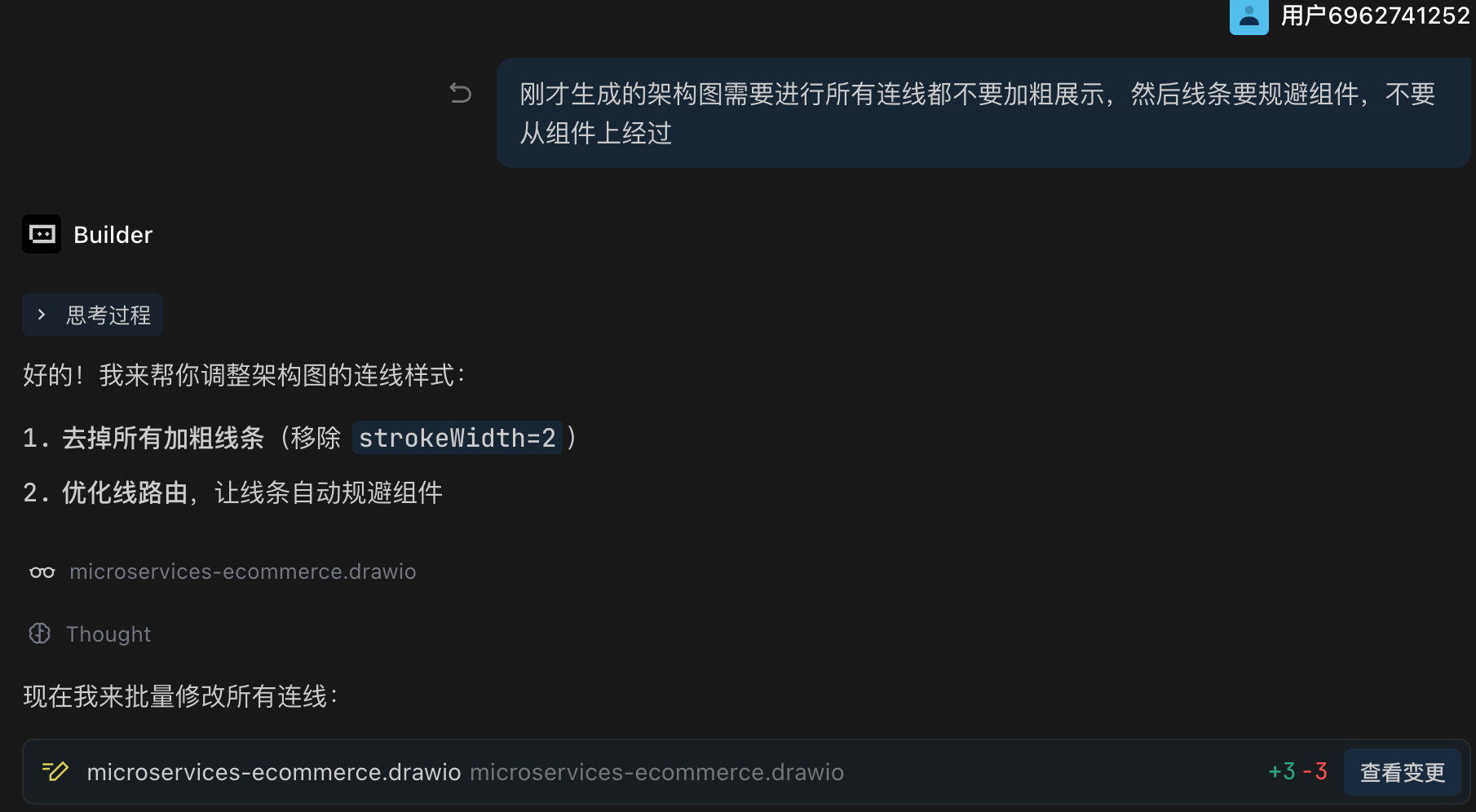

对于这一版生成效果，如果觉得线条粗细不统一，可以让 AI 统一调整粗细，并且要求线条不要穿过组件：

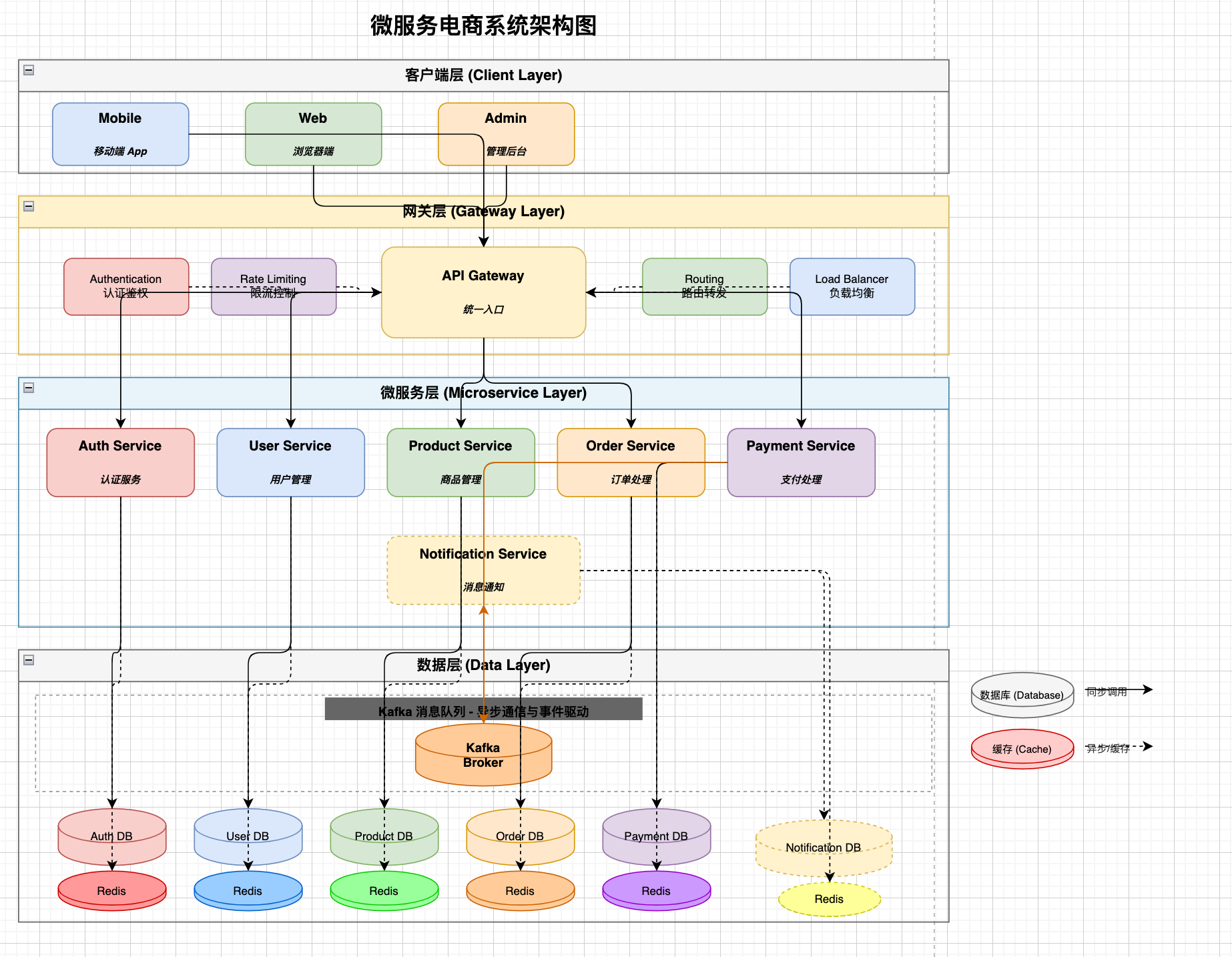

第二次修改之后结果如下：
可以看到，生成的架构图质量明显提升，更加清晰美观，但线条穿过组件的问题依然存在。实际操作中你可以继续让 AI 调整，这里篇幅原因就不做更多演示了。
总结
总的来说，利用 Agent 平台 + drawio-skill 生成各种技术图目前已经具备可用性。AI 生成的图表不仅逻辑清晰，而且配色专业、布局对称、连线之间无交叉。比如微服务分层排列，Kafka 消息队列用黄色高亮，数据库用圆柱形图标，Redis 用缓存专属样式——这一切都遵循预设规范，无需人工干预。
强烈推荐大家上手一试，让绘图这件事也变得“丝滑到离谱”。
